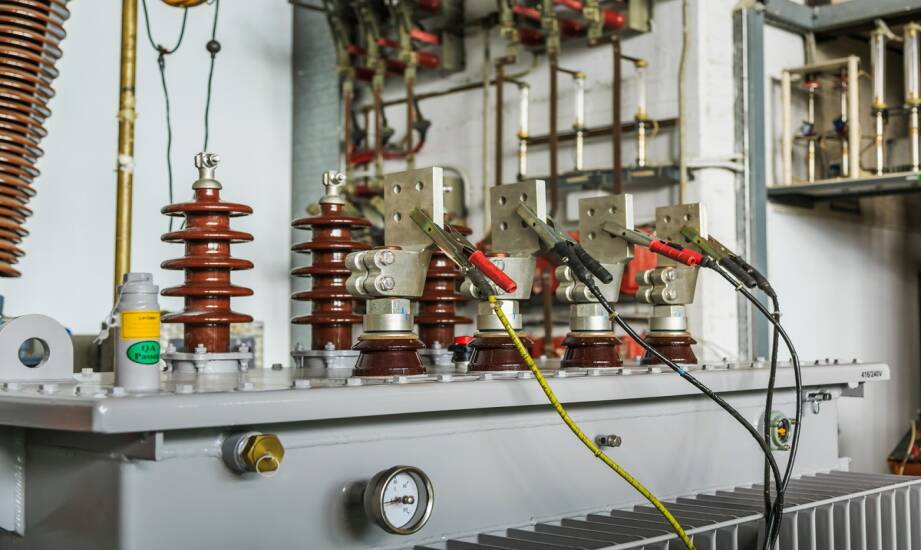

Autotransformator 3-fazowy: zasada działania i zastosowania przemysłowe

„Potrzebujemy regulacji napięcia pod konkretną maszynę, ale bez rozbudowy całej rozdzielni — da się?” To pytanie pada w przemyśle częściej, niż mogłoby się wydawać. Właśnie w takich sytuacjach dobrze pokazuje się autotransformator 3-fazowy: urządzenie prostsze konstrukcyjnie niż klasyczny transformator, a przy tym bardzo użyteczne tam, gdzie liczy się dopasowanie napięcia, kontrola rozruchu i stabilność zasilania.

Przeczytaj również: Modyfikacja istniejących ciągów technologicznych: kiedy warto się zdecydować?

W praktyce autotransformatory spotyka się w układach 400 V, w środowisku napędów, automatyki i energetyki zakładowej. Działają „po inżyniersku” — bez magii, za to z konkretnymi konsekwencjami: mniejszą masą, mniejszą ilością miedzi, inną separacją galwaniczną i innym podejściem do bezpieczeństwa. Poniżej rozkładamy temat na czynniki pierwsze: od zasady działania, przez regulację, aż po zastosowania przemysłowe i kryteria doboru.

Przeczytaj również: Jakie daje możliwości w codziennym gotowaniu?

Co wyróżnia autotransformator 3-fazowy na tle klasycznych transformatorów

Najważniejsza różnica jest konstrukcyjna i wynika z samej definicji: autotransformator ma jedno uzwojenie, które pełni jednocześnie funkcję uzwojenia „pierwotnego” i „wtórnego”. W klasycznym transformatorze masz dwa uzwojenia odseparowane elektrycznie; tutaj — część uzwojenia jest wspólna dla wejścia i wyjścia. To oznacza, że energia przenosi się dwutorowo: magnetycznie (jak w transformatorze) oraz elektrycznie (przez bezpośrednie połączenie części uzwojenia).

Przeczytaj również: Jakie czynniki wpływają na wybór grubości stalowego szablonu do SMT?

W układzie 3-fazowym dochodzi geometria i symetria zasilania: napięcia fazowe są przesunięte o 120°, a konstrukcja opiera się na rdzeniu z trzema kolumnami, na których umieszcza się uzwojenia odpowiadające poszczególnym fazom. W praktyce autotransformator 3-fazowy często realizuje się jako trzy „sekcje” jednofazowe pracujące wspólnie, z jedną osią regulacji (przy rozwiązaniach regulowanych), dzięki czemu zmiana napięcia zachodzi równolegle we wszystkich fazach.

Warto też nazwać konsekwencję, o którą klienci pytają wprost: autotransformator z zasady nie zapewnia separacji galwanicznej między stroną zasilania i odbiornikiem (bo ma wspólny fragment uzwojenia). To nie wada „z definicji”, tylko cecha, która determinuje zastosowania. Jeśli potrzebujesz separacji (np. w aplikacjach medycznych czy dla zwiększenia bezpieczeństwa serwisowego), wtedy częściej wybiera się transformator separacyjny. Jeśli natomiast celem jest dopasowanie napięcia, oszczędność miejsca i sprawność w określonych warunkach — autotransformator bywa najbardziej racjonalnym wyborem.

Zasada działania: jedno uzwojenie, trzy fazy i dwie drogi przekazywania energii

W autotransformatorze napięcie wyjściowe wynika z tego, w którym miejscu uzwojenia „pobierasz” napięcie (czyli z którego odczepu). Jeżeli porównać to do rozmowy na hali: „Czyli to działa jak dzielnik napięcia, tylko na uzwojeniu?” — technicznie analogia bywa pomocna, ale trzeba pamiętać, że w grę wchodzi rdzeń i strumień magnetyczny, a więc klasyczne zjawiska transformatorowe.

W uproszczeniu dzieją się dwie rzeczy jednocześnie:

1) Przekazywanie magnetyczne — część energii przenosi się poprzez sprzężenie magnetyczne między odcinkami uzwojenia na rdzeniu (jak w typowym transformatorze).

2) Przekazywanie elektryczne — część energii przepływa bezpośrednio przez wspólną część uzwojenia, bo wejście i wyjście mają odcinek wspólny.

W 3 fazach zasada jest identyczna, tylko realizowana trzykrotnie — dla każdej fazy osobno, z zachowaniem przesunięcia 120°. Stąd popularne rozwiązanie z trzema kolumnami rdzenia i trzema uzwojeniami. W instalacjach przemysłowych typowym punktem odniesienia jest napięcie 400 V (międzyfazowe) dla sieci trójfazowej.

Istotny detal eksploatacyjny: autotransformatory 3-fazowe często pracują w układach, gdzie obciążenia są w miarę symetryczne. Wtedy urządzenie zachowuje się stabilnie, a użytkownik dostaje to, czego oczekuje: przewidywalną regulację w każdej fazie i sensowny bilans strat.

Regulacja napięcia w praktyce: odczepy, płynna nastawa i zakres 0–130%

Jeśli autotransformator ma służyć do sterowania procesem, sama obecność uzwojenia to za mało — liczy się sposób regulacji. W przemysłowej praktyce spotkasz dwa podejścia: regulację skokową i regulację płynną.

Regulacja skokowa opiera się na odczepach (tapach) uzwojenia. Zmieniasz punkt podłączenia i dostajesz z góry zdefiniowane poziomy napięcia. Rozwiązanie jest mechanicznie proste, przewidywalne i często wybierane tam, gdzie napięcie ma kilka „biegów” pracy (np. ustawienia rozruch/normalna praca) i nie potrzeba płynnego dostrajania.

Regulacja płynna realizowana jest zwykle przez układ ze szczotką węglową poruszającą się po uzwojeniu (w praktyce: pokrętło, mechanizm i kontakt ślizgowy). Taki wariant bywa określany jako autotransformator regulowany (wariak w układzie trójfazowym), gdzie wszystkie trzy fazy zmieniasz równolegle wspólną osią regulacji. Zakres nastawy zależy od konstrukcji, ale w przemyśle typowo spotyka się przekładnię zmienną w granicach około 0–130% napięcia zasilania.

„A po co nam 130%, skoro sieć i tak ma 400 V?” — to akurat dobre pytanie. Podbicie napięcia bywa potrzebne m.in. przy kompensacji spadków na długich liniach, w testach stanowiskowych, przy rozruchu lub w specyficznych układach technologicznych, gdzie wymagane jest chwilowe zwiększenie parametrów zasilania (z zachowaniem warunków pracy urządzeń i zabezpieczeń).

Połączenia i układ sieci: gwiazda, przewód neutralny i praca w systemie 3- lub 4-przewodowym

W typowych rozwiązaniach przemysłowych autotransformator 3-fazowy spotyka się w konfiguracji połączenia w gwiazdę, często z wyprowadzonym zaciskiem neutralnym. To nie jest przypadek. Układ gwiazdy ułatwia pracę w instalacjach, gdzie obok obciążeń międzyfazowych pojawiają się też obciążenia faza–N (czyli w systemie 4-przewodowym), a neutralny bywa potrzebny ze względów funkcjonalnych.

W praktyce przemysłowej najczęściej spotkasz:

• pracę w układzie 3-przewodowym (L1, L2, L3) — gdy odbiorniki są stricte trójfazowe i symetryczne,
• pracę w układzie 4-przewodowym (L1, L2, L3, N) — gdy w systemie pojawiają się odbiorniki jednofazowe lub wymagany jest punkt odniesienia dla pomiarów i automatyki.

Dobór konfiguracji nie powinien wynikać z przyzwyczajenia, tylko z analizy obciążenia, sposobu sterowania oraz wymagań dotyczących kompatybilności z aparaturą zabezpieczeniową i pomiarową. Jeśli obciążenie bywa niesymetryczne, temat neutralnego i warunków termicznych uzwojeń przestaje być „detalem”, a staje się elementem decydującym o trwałości rozwiązania.

Zastosowania przemysłowe: rozruch silników, stabilizacja w sieciach i transformator sprzęgający

Najbardziej klasyczne zastosowanie to rozruch silników — zarówno indukcyjnych, jak i synchronicznych. Ideą jest obniżenie napięcia podczas startu, a tym samym ograniczenie prądu rozruchowego i udarów momentu. W wielu zakładach to realny problem: spadki napięcia potrafią „przydusić” inne odbiorniki, wyzwolić zabezpieczenia albo wprowadzić zakłócenia w automatyce.

W praktyce rozmowa wygląda często tak: „Falownik odpada, bo warunki środowiskowe i koszt. Softstart? Niekoniecznie. Chcemy prosty układ.” Autotransformator rozruchowy bywa wtedy odpowiedzią: daje kontrolowany start, jest odporny mechanicznie i przewidywalny w zachowaniu, o ile dobierzesz go poprawnie do mocy i czasu rozruchu.

Drugim obszarem jest regulacja napięcia w liniach energetycznych i w sieciach zakładowych. Tu autotransformator pełni rolę narzędzia do kompensacji wahań napięcia lub dostosowania poziomu zasilania do wymogów urządzeń technologicznych. Oczywiście nie zastąpi pełnej automatyki stacyjnej tam, gdzie wymagana jest dynamiczna regulacja pod obciążeniem, ale w wielu aplikacjach przemysłowych działa jako solidny „korektor” poziomu napięcia.

Trzecia grupa zastosowań to praca jako transformator sprzęgający — gdy trzeba dopasować napięcia pomiędzy fragmentami instalacji lub urządzeniami, ale separacja galwaniczna nie jest wymagana. W takich przypadkach liczy się kompaktowość, sprawność i prostota.

Jeżeli chcesz zobaczyć, jak takie rozwiązania są realizowane w praktyce producenta, w tym warianty wykonania i możliwości dopasowania, pomocna będzie oferta autotransformatora 3-fazowego.

Korzyści i ograniczenia: gdzie autotransformator wygrywa, a gdzie lepiej go nie stosować

Autotransformator w wielu aplikacjach wygrywa prostotą. Dzięki wspólnemu uzwojeniu zwykle potrzebuje mniej materiału przewodzącego (miedzi lub aluminium) i ma bardziej kompaktową budowę niż transformator dwuw uzwojeniowy o podobnych parametrach. To przekłada się na gabaryty, masę i często też koszt wytworzenia.

Warto jednak mówić wprost o ograniczeniach, bo one decydują o bezpieczeństwie:

• Brak separacji galwanicznej — nie jest to urządzenie do zastosowań, gdzie separacja jest wymogiem norm, procedur lub bezpieczeństwa (np. część środowisk medycznych, wybrane obwody serwisowe).
• Wrażliwość na nietypowe warunki obciążenia — przy dużej niesymetrii faz, nietypowych harmonicznych lub nieprzewidzianych przeciążeniach rosną wymagania co do projektu i chłodzenia.

To nie znaczy, że autotransformator „nie lubi” przemysłu. Wręcz przeciwnie — lubi przemysł uporządkowany: gdy znasz profil obciążenia, czas pracy, temperaturę otoczenia, sposób montażu i wymagany zakres regulacji. Wtedy można zaprojektować urządzenie, które pracuje długo i przewidywalnie.

Dobór autotransformatora 3-fazowego do aplikacji: parametry, które naprawdę mają znaczenie

W projektach B2B rzadko sprawdza się dobór „z katalogu na oko”. Żeby autotransformator działał stabilnie, parametry muszą pasować do instalacji, a nie odwrotnie. W praktyce najczęściej zaczyna się od czterech pytań:

Jakie jest napięcie zasilania i docelowe? Dla przemysłu typowe jest 3×400 V, ale kluczowy jest wymagany poziom na wyjściu oraz dopuszczalne tolerancje. Jeśli w grę wchodzi regulacja, ważny jest też wymagany zakres (np. do 110% czy do 130%) i sposób regulacji (skokowa/płynna).

Jakie jest obciążenie i jego charakter? Inaczej dobiera się autotransformator do rozruchu silnika (krótkie czasy, duże prądy, konkretne cykle), a inaczej do pracy ciągłej jako element regulacji napięcia. Liczy się moc, prąd, cos φ, przeciążalność oraz czas trwania stanów przejściowych.

Jak wygląda środowisko pracy? Temperatura, zapylenie, wentylacja w szafie, montaż na płycie czy w obudowie, wymagania dotyczące hałasu i drgań — to są czynniki, które realnie wpływają na projekt uzwojeń i odprowadzanie ciepła.

Jakie obowiązują wymagania formalne i bezpieczeństwa? W zakładach produkcyjnych, energetyce czy w obszarach o podwyższonych wymaganiach audytowych liczą się normy, dokumentacja, powtarzalność produkcji oraz kontrola jakości. To obszar, w którym producenci pracujący w reżimach jakości (np. ISO 9001) są zwyczajnie łatwiejszym partnerem dla działów utrzymania ruchu i integratorów.

Jeśli w Twojej aplikacji występują ograniczenia budżetowe, a jednocześnie wymagania są wysokie, warto iść w stronę projektu dopasowanego: czasem drobna zmiana zakresu regulacji, klasy izolacji czy sposobu chłodzenia daje dużą różnicę w kosztach i terminie, bez utraty funkcjonalności. W realnym przemyśle liczy się efekt końcowy: stabilna praca, przewidywalne parametry i serwisowalność.
